szukam materialow, ktore mi pomoga wyremontowac rure ssawna do turbiny kaplana fi 1300, wal pionowy, spad 2.7m. Chodzi mi tu przede wszystkim o kat, o ktory rozszezane sa plaszczyzny przekrojow krzywaka. Nie moge niczego na ten temat znalezc w sieci. Ze starych ksiazek wiem, ze sredni max kat wynosi 14%. Inny kat ma rura pod turbina, inny ma kolano, a jeszcze inny kat ma koncowa rura splaszczona. Prosze o pomoc.

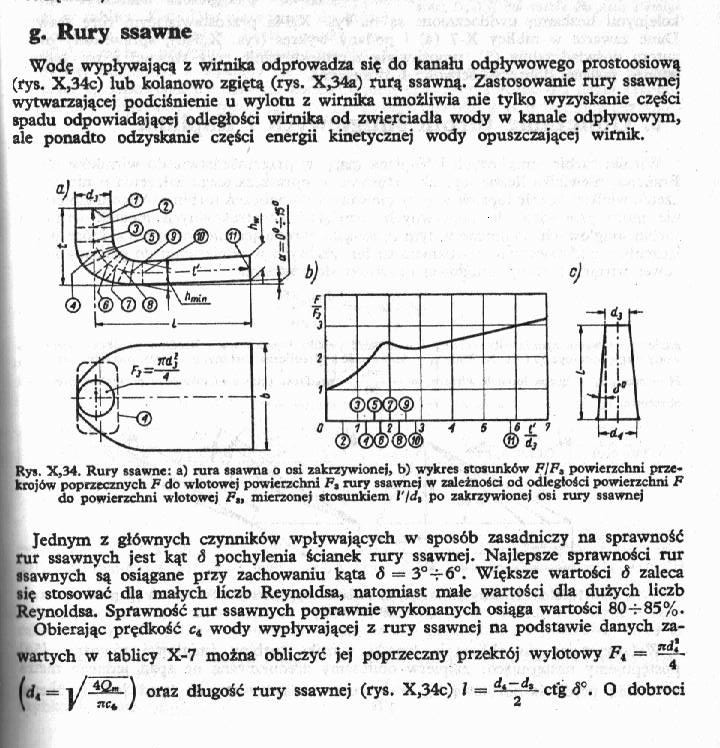

To powino wyjasnić twoje pytania.
Pozdrawiam Krzysztof.

Świetnie. Mam podobne pytania co tomi67 ale nie mogę obejrzeć tego pliku. Ja nie umiem czy coś jest nie tak?

witam

dzieki Krzysztof za pomoc, ale prosze o probe ponownego przeslania mi pliku, bo ten ktory wprowadziles, nie jest aktywny. dzieki

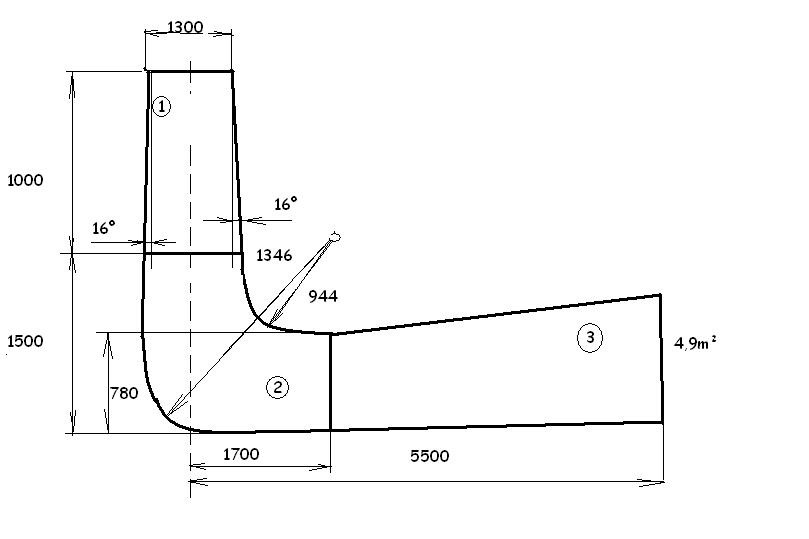

Dzieki dla Michala za pomoc. Okazuje sie, ze opieramy sie na tych samych materialach. Zalaczam rysunek dyfuzora, ktory zaprojektowalem. Moze to pomoze.

spad-2,7m, przelyk-4,5mÂł/s,
wedlug tych zrodel, ktore mam, powinno byc nastepujaco:

czesc 1.- 16°
czesc 2.- 8°
czesc 3.- 12°

To bardzo wazna czesc calego turbozespolu, jezeli chodzi o sprawnosc.
Prosze o poprawke tych danych, albo potwierdzenie.
dzieki
